CÁP TÍN HIỆU LÀ GÌ? CÔNG DỤNG VÀ PHÂN LOẠI CÁP TÍN HIỆU THÔNG DỤNG

Xã hội càng phát triển thì vai trò của cáp tín hiệu càng được thể hiện rõ nét. Dòng sản phẩm này có rất nhiều công dụng và chủng loại khác nhau. Bài viết dưới đây chính là đề cập đến tất cả các thông tin xoay quanh cáp tín hiệu. Hi vọng sẽ giúp khách hàng hiểu hơn về sản phẩm rất hữu ích này.

Cáp tín hiệu là gì?

Khái niệm

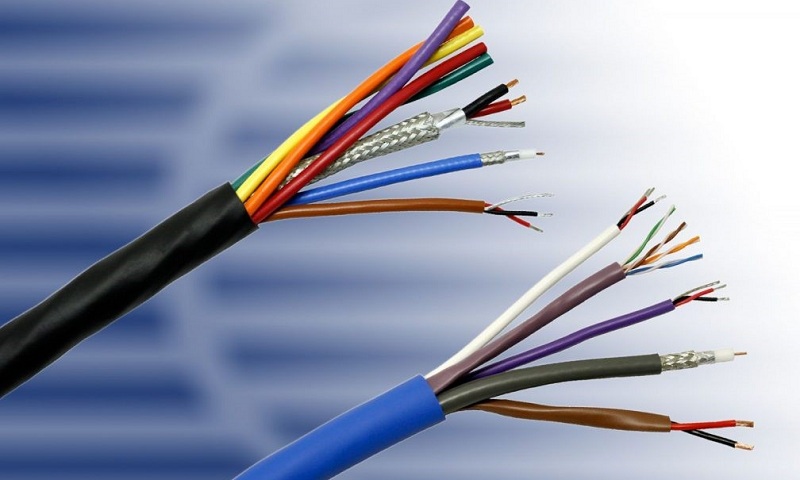

Cáp tín hiệu hay còn được gọi là cáp điều khiển tín hiệu, được hiểu chung là loại cáp có cấu tạo đặc biệt để dùng cho các công việc truyền tải tín hiệu, âm thanh và hình ảnh. Được ứng dụng trong rất nhiều các công việc, ngành nghề khác nhau như truyền tín hiệu Camera, truyền tín hiệu âm thanh… Thường được sử dụng nhiều trong các công trình xây dựng lớn như nhà máy, nhà cao tầng, board mạch điều khiển tín hiệu. Với nhiều tính năng ưu việt dòng sản phẩm cáp tín hiệu còn được sử dụng khá nhiều trong các công trình điện lực dân dụng, và cả điện lực công nghiệp.

Trên thực tế cáp tín hiệu có rất nhiều loại, được sản xuất theo tiêu chuẩn cụ thể và phân loại theo chức năng nhiệm vụ của từng loại sản phẩm. Ví dụ cáp điều khiển thang máy, cáp truyền tín hiệu Camera, cáp điều khiển cầu trục, cáp truyền tín hiệu hình ảnh, cáp truyền tín hiệu âm thanh… Trong những công trình lớn thì thường có yêu cầu cao hơn về các loại cáp điều khiển tín hiệu. Nên có riêng một loại cáp chuyên dụng gọi là cáp điều khiển cầu trục. Đây cũng là một dạng cáp tín hiệu được sử dụng trong mục đích và môi trường đặc thù riêng.

Cấu tạo

Tùy theo chức năng, nhiệm vụ, tiêu chuẩn sản xuất mà các loại cáp tín hiệu có những cấu tạo khác nhau. Nhưng nhìn chung về cơ bản thì các loại cáp tín hiệu đều bao gồm: Lớp lõi dẫn, lớp bọc lót hay hớp phân cách và lớp vỏ bọc:
+ Lõi dẫn:

Là bộ phận truyền tín hiệu của các dòng dây cáp điều khiển tín hiệu, được làm chủ yếu từ chất liệu đồng cao cấp.

Lõi dẫn có cấu tạo thành nhiều cặp và nhiều lõi.

Lõi dẫn cáp tín hiệu có chất lượng tốt, ổn định, không bị oxy hóa.

Lõi dẫn được tôi luyện và bện chặt bằng có vật liệu cách nhiệt ưu việt như PVC, PE, XLPE.

Lõi dẫn được sản xuất theo tiêu chuẩn quốc tế IEC 60228, truyền dẫn tín hiệu được bện nén dạng Segments, hay còn gọi là bện nén tròn.

+ Lớp bọc lót:

Đây là lớp cấu tạo bao quanh lõi, có nhiệm vụ bảo vệ lõi, cách điện…

Được làm bằng chất liệu Polyethylene hay nhựa PVC cao cấp, cho khả năng cách điện tối ưu, bền bỉ và dẻo dai.

Bao gồm các lớp lưới chắn bện đơn giản hoặc được bện đôi làm bằng nhôm và thiếc đây còn được gọi là lớp phân cách.

+ Lớp vỏ bọc:

Lớp vỏ bọc của dây cáp tín hiệu thường được làm từ Polyethulene liên kết ngang XLPE hoặc nhựa PVC.

Lớp vỏ bọc tại một số sản phẩm dây cáp tín hiệu có chất liệu PVC bên ngoài, còn bên trong chứa Axit Halogen ít hơn 15% tổng khối khi đun nóng đến 800 độ C.

Đặc điểm nổi bật

+ Cáp tín hiệu được sản xuất trên dây chuyền công nghệ hiện đại tiêu chuẩn quốc tế nên có cấu tạo rất bền chặt.

+ Được làm từ vật liệu cao cấp, chất lượng cao, cho độ bền vượt trội, đảm bảo an toàn khi sử dụng.

+ Dây có đặc tính chống mối mọt cao, không bị ăn mòn hay tổn hại do tác động của thời tiết, điều kiện môi trường khắc nghiệt bên ngoài.

+ Khả năng chống nhiễu an toàn, cho hiệu quả sử dụng tối ưu thông qua lớp phân cách bằng đồng, nhôm.

+ Lớp vỏ bọc được cấu tạo từ những chất chống cháy cao cấp nên cho khả năng chống cháy hiệu quả. Đặc biệt không tỏa ra khói độc gây hại cho người và tài sản.

+ Có khả năng chịu được nhiều điều kiện hoàn cảnh khác nhau nên được sử dụng trong nhiều môi trường khác nhau.

Các loại cáp điều khiển tín hiệu thông dụng.

Hiện nay trên thị trường dây cáp tín hiệu có rất nhiều các dòng sản phẩm khác nhau. Tất cả đều giữ một vai trò vô cùng quan trọng trong các công trình xây dựng, công trình điện lực. Trong số đó có thể kể đến những loại sản phẩm dây cáp tín hiệu thông dụng như sau

Cáp tín hiệu chống nhiễu

Là một trong những thiết bị được sử dụng nhiều trong các công trình điện lực dân dụng, điện lực công nghiệp, cáp tín hiệu chống nhiễu mặt trong hầu hết mọi lĩnh vực. Cáp tín hiệu chống nhiễu còn được sử dụng cho việc truyền tín hiệu tới các mạch khác nhau tạo thành một hệ thống tín hiệu hoàn chỉnh.

Cáp tín hiệu chống nhiễu có tác dụng trong các hệ thống điện nhẹ, chống nhiễu cho âm thanh, tín hiệu báo cháy, truyền thông tin cho nhà máy, xí nghiệp, truyền tín hiệu cảm biến…

Thông thường trong một công trình xây dựng người ta hay lắp đặt các loại dây cáp chạy song song, gần nhau. Nên nhiều khi gây ra hiện tượng bị nhiều sóng, đặc biệt là các tín hiệu âm thanh, đường truyền, kết nối. Để đảm bảo các đường truyền cũng như các dây cáp được phát huy tối đa chức năng của mình thì người ta đã sử dụng dây cáp tín hiệu chống nhiễu.

• Phân loại:

+ Cáp tín hiệu vặn xoắn chống nhiễu: Lõi dẫn vặn xoắn với nhau từng đôi một.

+ Cáp tín hiệu không vặn xoắn: lõi không vặn xoắn với nhau từng cặp.

• Cấu tạo: Gồm 3 phần cơ bản: Lõi dẫn, lớp bọc lót, vỏ bọc

+ Dây cáp tín hiệu chống nhiễu có nhiều loại tùy thuộc vào yêu cầu mà có những cấu tạo khác nhau. Có thể được phân chia thành dây cáp tín hiệu chống nhiễu 1 lớp, 2 lớp, 3 lớp chống nhiễu…

+ Cáp tín hiệu chống nhiễu có vỏ bọc bằng chất liệu PVC hoặc XLPE, đây chính là lớp chống nhiễu của dây.

+ Dây có cấu tạo nhiều lõi, nhiều cặp khác nhau.

+ Lõi dẫn được làm bằng một lớp phôi nhôm, sợi mass, đồng thời có thêm một lớp như Mica, XLPE để làm tăng cấu trúc của cáp. Có nhiệm vụ nối đất và gia cường cho cáp.

+ Sợi lõi dẫn đơn đặc, được bện nén trong hoặc kiểu nén Segments

+ Có lớp vỏ bọc cách điện làm bằng chất liệu PVC, PE hoặc XLPE.

+ Các lớp chống nhiễu, thành phần, chất lượng của lõi dẫn sẽ quyết định khả năng chống nhiễu, khả năng truyền tín hiệu của cáp.

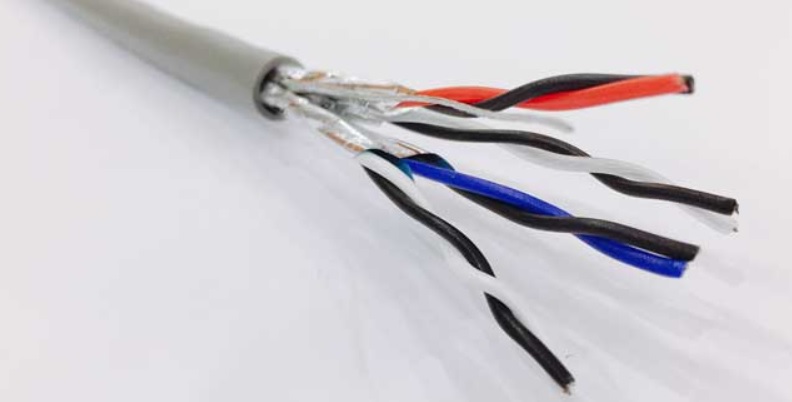

Cáp tín hiệu RS485

Cáp tín hiệu RS485 là một trong những sản phẩm nổi bật thuộc dòng cáp truyền tín hiệu điều khiển. Với những đặc tính nổi trội như khả năng chống nhiễu cao, truyền tín hiệu tốt, đa điểm, có thể hoạt động tối ưu ở khoảng cách xa, độ ổn định lâu dài, chính xác… Nên cáp tín hiệu RS485 ngày càng được ưa chuộng sử dụng rộng rãi trong nhiều công trình nhà ở, tòa nhà cao tầng, nhà máy, xí nghiệp…

• Đặc tính kỹ thuật:

+ Được phát triển từ RS232 cho khả năng truyền tín hiệu đa điểm.

+ Có cấu tạo gồm các cặp dây vặn từng đôi một, 2 hoặc 3 lớp chống nhiễu. Bao gồm lớp nhôm chống nhiễu, và lớp lưới đan mạ xi.

+ Được trang bị thêm các đặc tính như bơm dầu chống ẩm, lớp băng thép, dây thép gia cường chịu lực…

+ Tiết diện lõi (16AWG, 18AWG, 20AWG, 22AWG, 24AWG,…)

+ Số cặp dây vặn xoắn từng đôi (1 Pair – 2 lõi, 2 Pair – 4 lõi, 3 Pair – 3 lõi,…)

Cáp tín hiệu Camera

Dây cáp tín hiệu camera được dùng chủ yếu cho hệ thống camera giám sát, Camera IP, hay camera wifi… Đảm bảo chất lượng đường truyền ổn định, và hình ảnh, âm thanh hiệu quả cao.

• Phân loại:

+ Cáp đồng trục.

+ Cáp viễn thông 2 sợi.

+ Cáp mạng CAT5, CAT6

+ Cáp CAT3

+ Cáp mạng UTP, STP, FTP.

+ Cáp mạng CAT5

+ Cáp mạng CAT5E

+ Cáp mạng CAT6.

+ Cáp mạng CAT6A.

+ Cáp quang.

Tùy từng loại cáp tín hiệu Camera mà sẽ có những chức năng, cấu tạo và ưu điểm khác nhau.

Cáp tín hiệu âm thanh

Cáp tín hiệu âm thanh dùng để truyền tải tín hiệu âm thanh, giúp cho tín hiệu âm thanh được truyền đi đúng hướng, không bị nhiễu và rõ nét.



• Cấu tạo:

Cáp tín hiệu âm thanh thường bao gồm:

+ Hai sợi đồng xoắn chéo.

+ Một lớp vỏ cách điện

+ Bao bọc bên ngoài là một lớp lá nhôm hoặc lưới đồng giúp chống nhiễu âm thanh.

+ Ngoài cùng là một lớp nhựa bọc chống cháy, bảo vệ an toàn cho các bộ phận bên trong.

• Phân loại:

+ Cáp tín hiệu âm thanh hội trường.

+ Cáp tín hiệu âm thanh thông báo.

Cáp tín hiệu báo cháy

Bên cạnh cáp tín hiệu chóng cháy, cáp tín hiệu chống nhiễu thì cáp tín hiệu báo cháy cũng được sử dụng ngày càng phổ biến. Có nhiều ưu điểm nổi bật nên dây cáp tín hiệu báo cháy được sử dụng trong những môi trường mang nhiều đặc thù như có độ ẩm cao, thời tiết bất lợi, chịu nhiều điều kiện khắc nghiệt…

• Cấu tạo:

+ Lõi dẫn: Được bó thành từng nhóm với những màu dây khác nhau nên có thể dễ dàng để phân biệt. Thông thường lõi cáp có từ 30 đôi trở lên, được bện chặt thành bó cáp, bên ngoài được bọc bằng một lớp băng với vật liệu Polyester.

+ Dây dẫn: Được làm bằng chất liệu đồng đặc, cao cấp, được tôi luyện, ủ mềm cho chất lượng bền bỉ. Có đường kính vào khoảng: 0,4mm, 0,5mm, 0,65mm, 0,8mm, 0,9mm

+ Dây bọc cách điện: Được xoắn thành từng đôi theo quy luật màu sắc cụ thể, với những bước xoắn khác nhau.

+ Lớp cách điện: Làm bằng chất liệu điện môi tổ hợp 2 lớp hoặc HDPE. Được mã hóa theo màu sắc, đạt tiêu chuẩn quốc tế cao cấp.

+ Bọc nhôm bên ngoài lõi giúp dây cáp bền hơn, chống được sự xâm nhập của các yếu tố bên ngoài.

+ Vỏ ngoài cáp: làm bằng chất liệu PVC cao cấp, chống cháy, chống bắt lửa tối ưu.

Cáp tín hiệu chống cháy

Cáp tín hiệu chống cháy có cấu tạo gồm nhiều lớp, bên trong là dây dẫn bằng đồng nguyên chất nên khả năng truyền, dẫn tín hiệu vô cùng tốt.

Bên ngoài là một lớp chống cháy bằng nhựa Mica, lớp cách điện bằng nhựa PVC cao cấp nên khi gặp hỏa hoạn thì dây cáp tín hiệu chống cháy sẽ phát huy tác dụng tối ưu riêng. Giảm thiểu tối đa tác hại của đám cháy, và không gây ra khói độc khi cháy.

Lớp lưới được làm bằng đồng, đây là chất liệu khá bền nên cho khả năng dẻo dai cao cấp cho dây.

Lớp vỏ bọc ngoài được làm bằng chất liệu PVC. Để dễ phân biệt thì lớp vỏ bọc sẽ được làm từ các màu sắc khác nhau là màu đen và màu cam.
